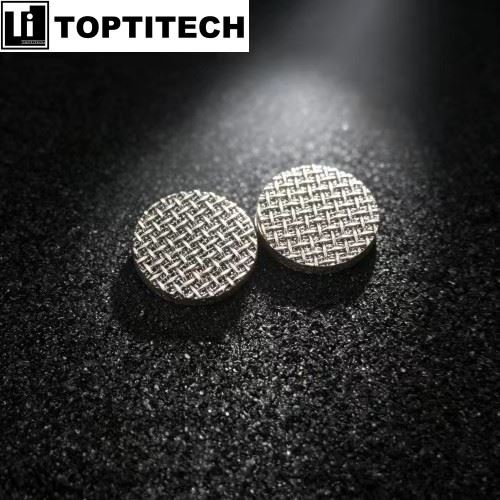

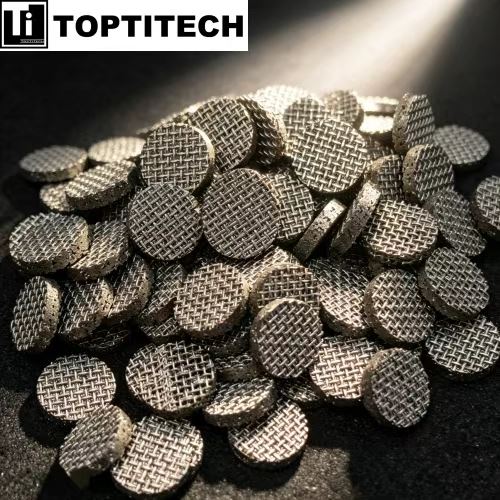

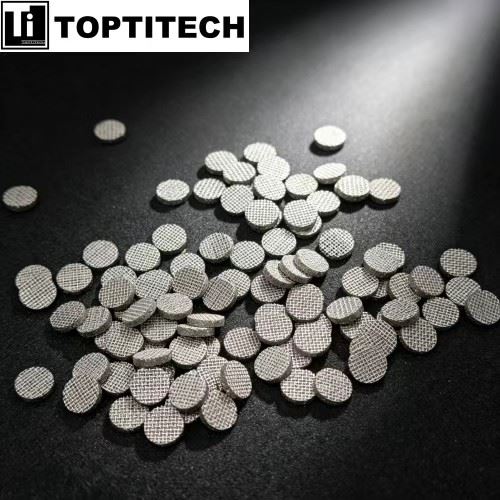

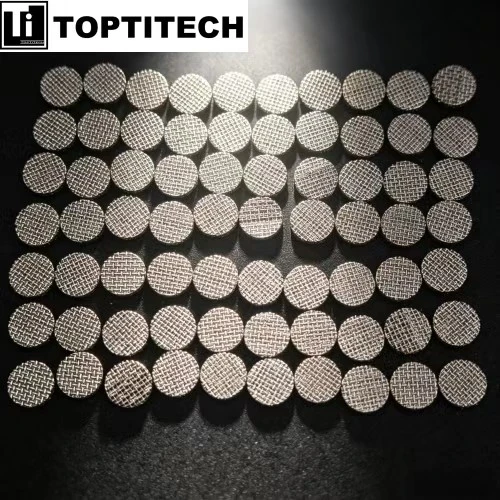

Disco Filtrante Em Malha De Aço Inoxidável Sinterizada Multicamadas Para Proteção De Válvulas Hidráulicas De Carretel Em Miniatura

O disco filtrante em malha de aço inoxidável sinterizada multicamadas da TOPTITECH foi concebido especificamente como componente filtrante protetivo embutido para válvulas hidráulicas de carretel em miniatura. Com diâmetro de 7 mm, espessura de 1,5 mm e classificação de filtração de 20 μm, este filtro redondo compacto resolve um ponto crítico em microsistemas hidráulicos: contaminantes sólidos como detritos de desgaste metálico, ferrugem de tubulações, grãos de fundição e partículas residuais de montagem que entram nas cavidades de válvulas de precisão. Essas partículas duras riscam facilmente as superfícies de assentamento dos carretéis e das buchas das válvulas, causando travamento da válvula, vazamentos internos e redução da vida útil. Instalado diretamente dentro da carcaça da válvula por ajuste por pressão, este disco sinterizado atua como uma barreira de primeira linha, interceptando impurezas particuladas de grande dimensão antes que atinjam a folga reduzida entre carretel e bucha.

Construído pelo empilhamento de múltiplas camadas de malha de aço inoxidável e sinterização em um único corpo monolítico rígido sob alta temperatura, este disco filtrante elimina as desvantagens comuns da malha tecida comum, como desprendimento de fios, deslocamento da malha e separação de camadas sob pressão hidráulica cíclica e vibração contínua. O material padrão é o aço inoxidável 316L, que oferece excelente compatibilidade com a maioria dos óleos hidráulicos minerais e sintéticos, boa resistência a choques de pressão e flutuações de temperatura em circuitos hidráulicos. O elemento filtrante pode ser repetidamente limpo por lavagem ultrassônica ou contracorrente de óleo para restaurar o desempenho de vazão, reduzindo os custos de substituição de longo prazo dos conjuntos de válvulas.

Material: malha de arame de aço inoxidável 316L
Diâmetro: 7 mm
Espessura: 1,5 mm
Tamanho dos poros: 20 μm
Forma: disco redondo plano
Meio operante: compatível com óleo hidráulico mineral e a maioria dos fluidos hidráulicos sintéticos comuns.
Uso típico: filtro protetivo integrado para válvulas hidráulicas de carretel em miniatura, para interceptar detritos de desgaste metálico, ferrugem de tubulações e grãos de montagem.
Opções personalizadas: classificações de filtração alternativas, incluindo 5 μm e 10 μm, estão disponíveis. Diâmetros e espessuras personalizados podem ser fabricados de acordo com os desenhos e requisitos do cliente.

Vantagens



A classificação de filtração personalizada de 20 μm é otimizada especificamente para reter detritos de desgaste metálico, areia de fundição e resíduos de montagem, que são a principal causa de travamento do carretel. Evita a queda de pressão excessiva associada a graus de filtração mais finos, preservando o acionamento rápido e a resposta dinâmica exigidos pelas válvulas hidráulicas de carretel em miniatura.

A construção totalmente monolítica em malha sinterizada elimina fragmentos soltos de fios. Ao contrário da malha tecida simples, não libera fios metálicos finos na folga estreita entre carretel e bucha, prevenindo a contaminação secundária dentro do conjunto de válvula de precisão.

A excelente resistência a vibrações e fadiga mantém a integridade completa da filtração sob picos recorrentes de pressão hidráulica, comuns durante operações de comutação cíclica contínua de válvulas de carretel em miniatura. A malha não se delamina nem se desloca sob cargas de choque repetidas.



Fabricado em aço inoxidável 316L, o disco filtrante apresenta ampla compatibilidade química com a maioria dos óleos minerais e fluidos hidráulicos sintéticos. Resiste à corrosão induzida pelo fluido e impede que subprodutos de corrosão formem novos contaminantes dentro da cavidade fechada da válvula.

A elevada rigidez estrutural permite que o disco filtrante suporte a pressão diferencial sem dobrar, colapsar ou formar folgas de by-pass. Isso garante que todo o fluido hidráulico deva passar pela malha, impedindo que partículas abrasivas atinjam as superfícies de assentamento do carretel e da bucha.

O perfil fino e plano do disco favorece uma instalação simples por ajuste por pressão. Este design é compatível com fluxos de montagem automatizada de alto volume para válvulas hidráulicas em miniatura, reduzindo o tempo de montagem e diminuindo as taxas de refugo durante a produção em massa.

 Aplicações

Filtro protetivo integrado para válvulas proporcionais pneumáticas em miniatura e microválvulas de controlo de ar, interceptando partículas metálicas finas e poeira de montagem para evitar o travamento do carretel em circuitos de ar comprimido.

Pré-filtro para pequenas válvulas de controlo de combustível e componentes miniaturizados de medição de combustível, bloqueando resíduos de fundição e detritos de desgaste dentro de passagens compactas de fluxo de combustível.

Barreira particulada interna para válvulas compactas de controlo de refrigerante usadas em sistemas de refrigeração de precisão, protegendo pequenos carretéis de válvula contra contaminantes metálicos gerados em circuitos de refrigeração.

Disco filtrante protetivo para microválvulas de controlo de vazão em sistemas de lubrificação de precisão, capturando impurezas sólidas em óleos lubrificantes finos para salvaguardar pequenas superfícies de vedação das válvulas.

Elemento de interceptação de detritos para válvulas de alívio de pressão em miniatura e válvulas de retenção, impedindo que partículas abrasivas danifiquem as bordas de vedação internas e afetem a estabilidade da pressão.
